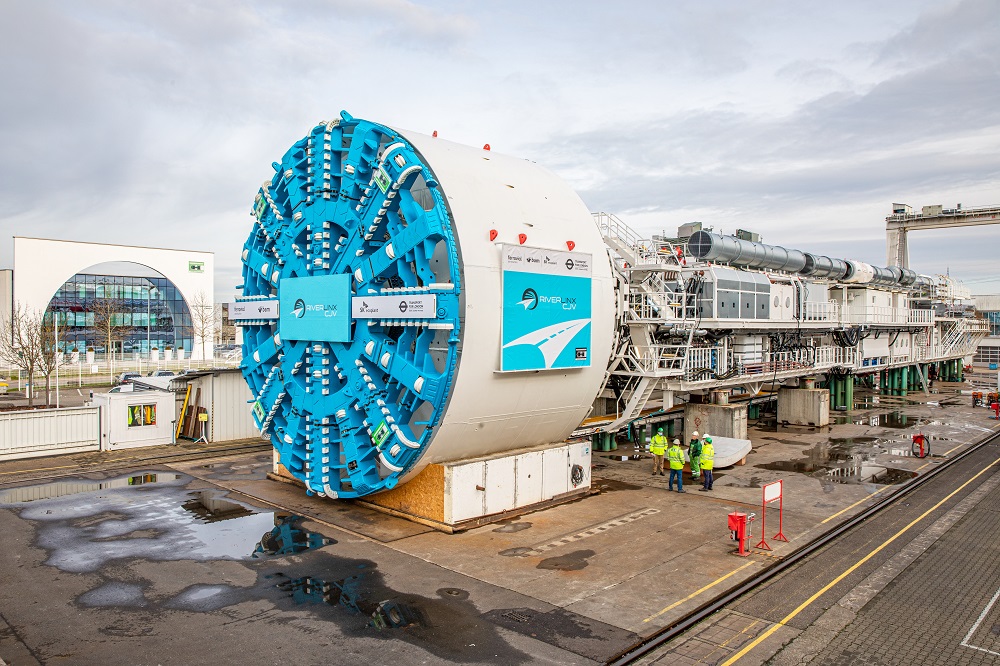

2021年12月，位于德國Schwanau的海瑞克工廠拍攝的倫敦Silvertown隧道項目的EPB盾(Ø 11870 mm)。

為了解決可追溯到維多利亞時代的黑墻隧道的長期擁堵問題，倫敦正在城市東部修建銀鎮隧道，這是30多年來第一條新建的連接泰晤士河兩岸的地下道路。隧道全長1.4公里，兩側各有兩條車道。海瑞克設計和提供的EPB盾構式(土壓平衡盾構)隧道掘進機(TBM)的直徑相應較大。

這臺被礦工們命名為“吉爾”的掘進機，是英國有史以來使用過的最大的掘進機:盾罩直徑近12米。包括龍門架在內，這臺機器重1800噸，長82米。到2023年7月23日工程完成時，“吉爾”已經安裝了1120個節段環，每個節段環重約70噸，用于鋪設隧道。

承包合資企業Riverlinx CJV因此在不到一年的時間內以最高的精度完成了隧道施工。南行隧道已于2023年2月中旬貫通。

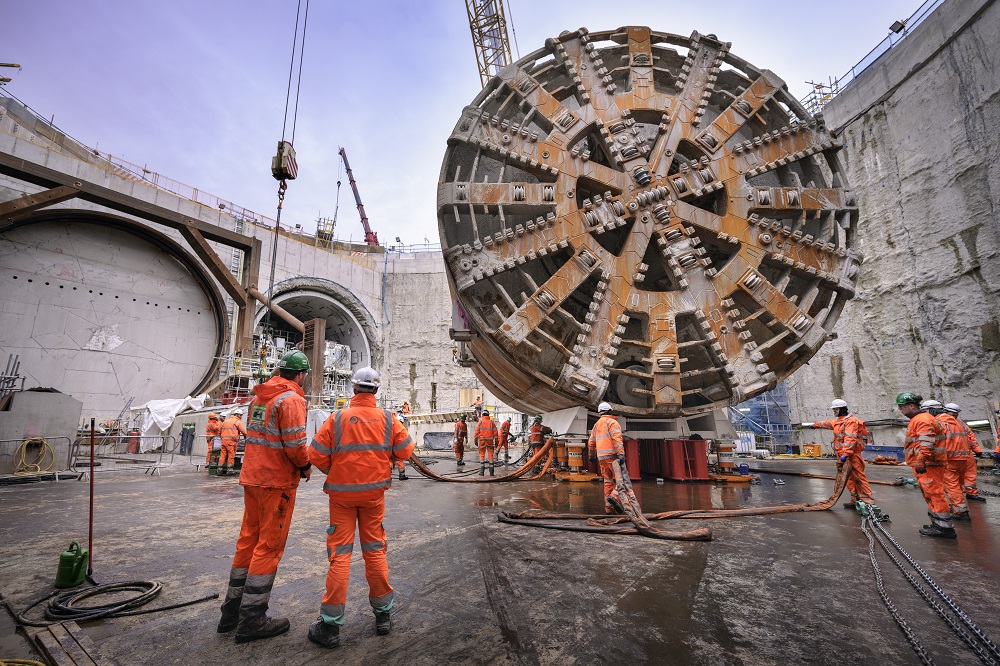

在2023年2月第一條隧道突破后，海瑞克的專家們將1450噸的盾構機與切割輪一起旋轉了180°，以推動第二條隧道向相反的方向發展。

1450噸機器180度轉彎

建造雙管隧道時，通常使用兩臺TBM，或者拆除一臺TBM并返回原發射場進行第二次發射。然而，由于施工技術、時間和財務方面的潛在條件非常復雜，項目經理們?yōu)殂y城隧道選擇了一種不同的創新方法：在第一條隧道完工后，整個機器旋轉180度，以便隨后貫通北行隧道。為此，隧道工人們專門挖掘了一個18米深、40米長的豎井，豎井頂部敞開。

事實上，轉動如此巨大的機器需要Herrenknecht開發的一種特殊程序：將盾構機和切割輪放置在一種雪橇上。這反過來又在充滿壓縮氮氣的墊子上滑動，這樣在氣動鏈式起重機的幫助下，機器就可以精確地轉動并進入新的位置。這種方法已經在巴黎和新的斯圖加特-烏爾姆鐵路線上成功使用。Herrenknecht的專家在一天內完成了1450噸重的盾構機在倫敦的180度轉彎。

強大的合作伙伴

在新的銀城隧道后面是倫敦交通局，該機構負責英國首都的公路、鐵路和公共交通。2019年11月，該公司將該項目的設計、施工、融資和運營合同授予Riverlinx CJV(建設合資企業)。合資企業包括Ferrovial Agroman、BAM Nuttall有限公司和SK工程建設有限公司。

銀城隧道項目數據

›客戶：倫敦交通局

›承包商：Riverlinx CJV(Ferrovial Agroman、BAM Nuttall有限公司和SK工程建設有限公司)

›應用：道路

›行車長度：1085米+1115米

›地質：非均質土壤：沖積層、粘土、砂和礫石

機器數據

›機器類型：EPB護罩

›護罩直徑：11870 mm

›驅動功率：5600 kW

›扭矩：31093 kNm
