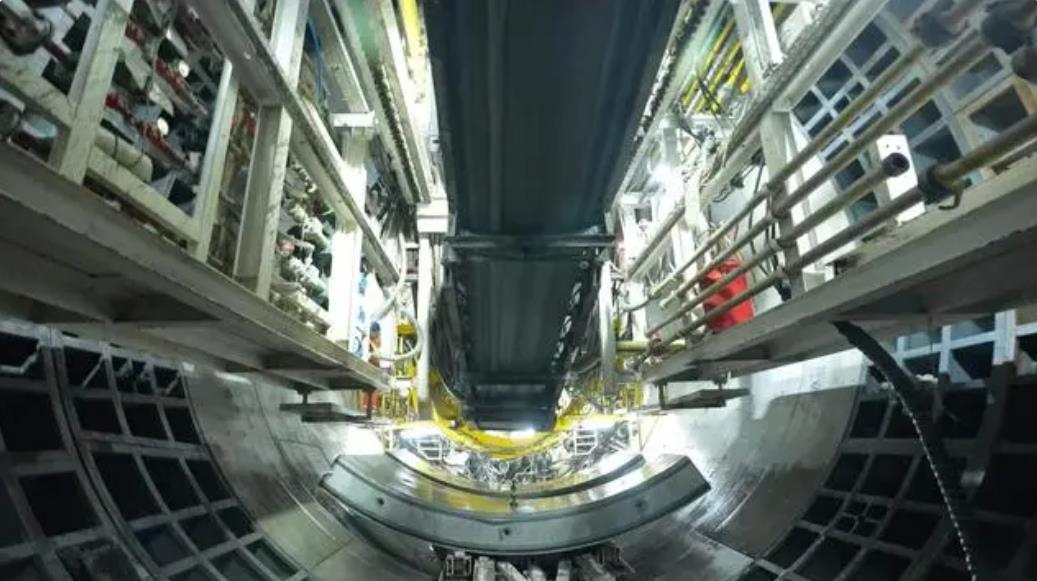

近日，上海軌道交通18號線二期江楊南路站至愛輝路站區間“申承一號”盾構機成功始發，隨著盾構機的順利推進，正線隧道進入管片拼裝環節，這也標志著在上海軌道交通工程中預埋承插式管片新工藝技術的推廣應用又邁出了堅實的一步。

據上海地鐵建設方介紹，以往的傳統地鐵隧道施工通常采用螺栓接頭管片，接裝過程需由工作人員擰緊螺栓固定成環并完成隧道成型。螺栓接頭管片具備受力明確、經濟性較好等特點。但在外界長期附加荷載作用下，個別環節有時會出現滲漏水等情況，后期需要投入更多運維力量。目前正在18號二期推廣應用的承插式管片，是國內地鐵建設史上又一變革性技術應用。承插式管片最早曾在18號線一期入場段試點，隨后又在13號線西延伸線等地質條件適配的區間進一步擴大應用。

“這一管片工藝類似中國古建筑中的榫卯結構，采用凹凸結合的連接方式，將管片緊密拼插在一起，省去人工擰螺栓的步驟，從而構成環剛縱柔的隧道框架。”技術人員表示，相較于傳統的螺栓拼接，承插式管片在施工精準度上實現了質的飛躍，進一步推進了隧道管片生產標準及作業流程的統一，駕駛員操作拼裝機，在連接頭設計、以及拼裝操作等環節，都能做到精準化匹配、標準化操作，既節省了人力，成環精度也能進一步提升，減少了滲漏水等情況的發生，此外，還能提高隧道的抗變形能力，提升隧道環形的受力性能，極大地減輕后期隧道運維的壓力。

據悉，江楊南路站至愛輝路站區間全長1586.694米，是截至目前為止預埋承插式管片的應用中距離最長的區間隧道，亦是線路曲線半徑最小的區間隧道，同時也是線路坡度最大的區間隧道。另外，該段區間隧道沿線地質條件復雜，施工過程中盾構機需穿越軟硬不均的土層和含承壓水土層;而且環境保護要求高，盾構機需下穿越鐵路、電力隧道、原水管，并側穿高壓鐵塔。因此，預埋承插式管片在江楊南路站至愛輝路站區間的使用，是預埋承插式管片首次在長距離、小半徑、大縱坡、涉承壓水和連續穿越重要建構筑物的正線隧道施工中的應用，施工極具挑戰性。

承建單位中鐵上海工程局針對盾構施工過程可能出現的上浮、錯臺等技術問題反復開展研討，精心編制盾構推進、管片拼裝、施工管理措施等施工方案。在盾構研發中心基地搭建了足尺寸試驗平臺進行模擬拼裝試驗，提前對實際工程人員開展施工前實操培訓，提高工人的施工操作能力。

上海地鐵表示，在后續的施工過程中，將繼續加強技術引領，不斷總結施工經驗，從源頭推進盾構隧道精細化施工、提高了隧道工程質量，為預埋承插式連管片的進一步擴大應用奠定基礎。
