近日

廣州地鐵十二號線

和十四號線二期

迎來多個節點，

十二號線云溪公園至小金鐘區間

(下稱“云小區間”)

左線盾構隧道貫通，

全線最深車站赤崗站實現封頂;

十四號線二期

廣樂2號中間風井至樂嘉路區間

(下稱中樂區間)

左線盾構隧道也順利貫通。

截至目前，十二號線(潯峰崗—大學城南)土建工程累計完成86%。25座車站中，22座已封頂，3座正在進行土建施工;24個區間中，21個已貫通，3個進行土建施工;出入段線已貫通;共有5臺盾構機正在掘進;全線20座車站進行機電施工;槎頭車輛段開展機電施工。

十四號線二期(嘉禾望崗—廣州火車站)全線土建工程累計完成62%。8座車站中，6座已封頂，1座進行土建施工，剩余1座進行前期準備;8個區間中，7個已貫通，1個進行土建施工;共有1臺盾構機正在掘進。6座車站進行機電安裝及裝修施工。

(注：車站名稱僅為工程暫定名稱，標準站名應以市政府批準公布為準。)

盾構直徑11.7米

十二號線最大盾構順利出洞

十二號線云小區間左線北起云溪公園站，出云溪公園站后沿白云大道南路敷設，后下穿金園路隧道及房屋群后到達小金鐘站。云小區間全長457米，采用外徑11.71米的泥水平衡盾構機“榕通號”進行施工，“榕通號”也是十二號線全線直徑最大的盾構機。

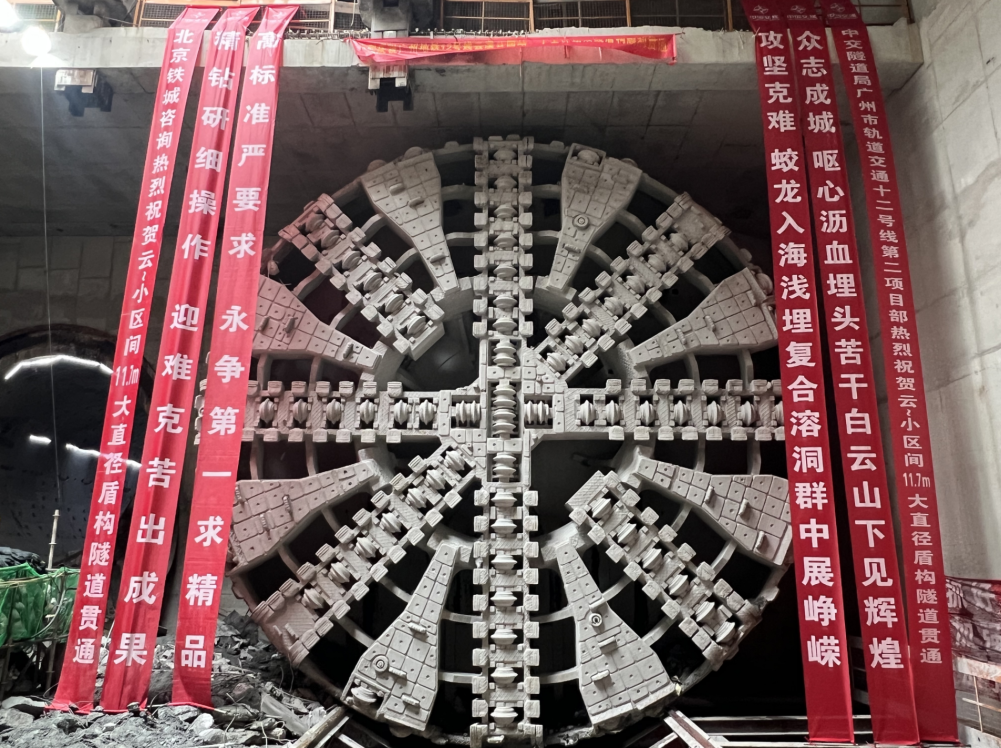

云小區間貫通

區間穿越的地質情況復雜，各種地層交互重疊，區間巖溶強發育且覆土淺, 溶洞見洞率高達42.5%。同時區間隧道上方地下管線密集，各種燃?xì)狻⒔o水、雨污水等管線分布錯綜復雜，總計下穿、側穿管線多達68條，且需近距離下穿金源路市政隧道，凈距僅0.8米，盾構掘進施工時風險極大。

為確保云小區間左線盾構順利貫通，廣州地鐵和中交隧道局的地鐵建設者們經過多輪技術研究，采用地質雷達與地震波跨孔CT法對區間溶洞發育情況進行超前探測，排查解決巖溶地層盾構機掘進面臨的溢漿與失壓引起的盾構姿態控制難題。同時總結分析掘進參數等數據，通過洞內同步注漿及二次注漿等方式確保盾構掘進區域的穩定性，全天候不間斷監測預警，建立“地上地下”應急聯動機制等方式，最大限度地保障盾構施工安全，順利實現盾構貫通。

堪比地下13層樓

十二號線最深車站實現封頂

十二號線赤崗站位于獵德大橋與新港中路交叉三角地帶，為換乘車站，主體結構為地下四層，遠期換乘區為地下六層設計，基坑最深處達39.8米，為全線最深基坑，堪比地下13層樓，車站零距離上跨下穿既有運營地鐵線，基坑緊鄰既有運營地鐵線、橋梁、河涌，周邊環境復雜。

在車站圍護結構施工過程中，施工場地受橋下空間限制，常規大型設備無法開展作業，面臨作業區域距離現有橋梁主橋墩不足1米，巖層強度大的難題，廣州地鐵聯合中交一航局結合現場實際情況，多次組織召開技術分析會，進行工裝設備比選分析，最終采用低凈空回旋鉆、沖擊鉆、旋挖鉆等多種設備組合成孔，形成“齊頭并鉆、多點開花”的局面。施工過程中，為了降低噪音對周圍的影響，提高施工效率，為每臺旋挖鉆增設了一套鉆頭，最終提前完成車站圍護結構施工任務。

赤崗站車站主體結構“零距離”上跨下穿既有線區間，施工風險大，巖層強度高，施工困難，易造成既有線軌行區間沉降或較大變形。針對下穿既有線暗挖施工這一高難度、高風險行業難題，地鐵建設者創造性提出“半洞柱法密貼”施工技術，以新建6根支柱為豎向支撐、既有線箱體結構為蓋體，剛性鎖定既有結構的空間形位，在蓋體的保護下進行暗挖施工，由此減少既有線沉降、提高施工安全性，確保既有結構受力和運營安全。施工過程中與運營單位建立應急聯動機制，順利完成赤崗站下穿既有線施工任務。

溶洞見洞率超90%

十四號線二期見洞率最高區間貫通

十四號線二期中樂區間隧道左線全長約632米，埋深約14～16米，區間處于巖溶強發育的灰?guī)r地層，區間溶洞見洞率達91.2%，地質條件復雜，隧道掘進大部分范圍位于上軟下硬地層中，施工面臨風險大，盾構掘進管控要求高。

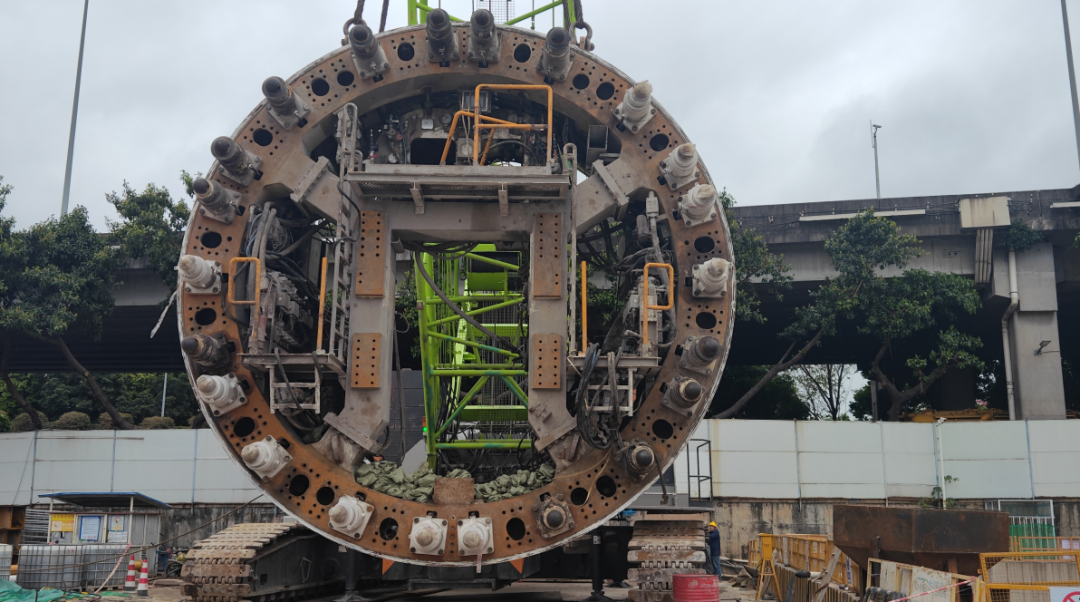

十四號線二期中樂區間盾構吊裝

針對巖溶發育地層的地質復雜性，區間應用了超前地質探測系統，提前探明盾構掘進前方的地層情況，避免未探明溶洞影響盾構掘進安全。

盾構出洞時因地層壓力，易發生涌水涌砂風險，區間盾構采用鋼套筒密閉始發以及密閉接收的方式，即在盾構接收井設置直徑比盾構機略大、長度比盾構機盾體略長的圓筒狀密閉鋼結構，鋼套筒開口端與洞門預埋鋼環相連，形成一個整體密閉的容器，與土層壓力保持平衡，確保盾構出洞安全。
