地鐵管片作為一種重要的地下工程構件，其結構穩定性、抗?jié)B性能和耐久性對于地鐵工程的正常運行和安全性至關重要。隨著地鐵工程的復雜性和規模性的增加，地鐵管片的加固問題顯得愈發迫切。

由隧道市政院進行施工圖設計的杭州地鐵某區間隧道管片加固設計為杭州某地下車庫維修改造工程的配套項目 。

該區間采用盾構法施工，隧道埋深約11.4米，主要穿越4-2淤泥質粉質粘土夾粉土，隧道底面位于6-1淤泥質粉質黏土層。

地下車庫維修改造工程，地下室基坑邊線距離地鐵右線隧道最近距離約為15.7米，距離左線隧道邊線最近距離約27.8米。

該工程基坑施工期間，工程樁施工和基坑開挖導致區間隧道發生較大收斂變形、部分管片破損、開裂及滲漏水現象。

設計內容

隧道結構概況

隧道采用鋼筋混凝土管片，強度等級C50、抗?jié)B等級S10，內徑為5.5米，外徑為6.2米，厚0.35米，環寬1.2米。采用1塊封頂塊(C1)、2塊鄰接塊(A1、A2)、三塊標準塊(S1、S2、S3)，分塊角度分別為20°、68.75°、67.5°，錯縫拼裝，環間設置凹凸榫。管片縱向設置16根連接螺栓，環向設置12根連接螺栓，螺栓均采用M30普通C級彎螺栓連接(機械性能等級為5.8級)。

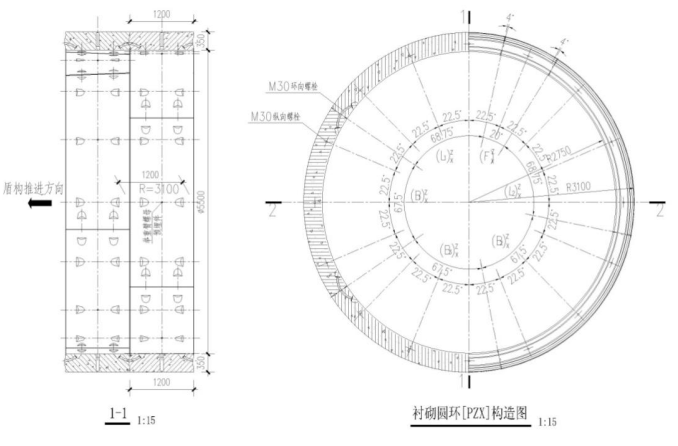

襯砌圓環構造圖

隧道受損情況

根據隧道檢測評估報告，杭州地鐵該區間隧道共發生如下?lián)p壞：

上下行線共計發現51處滲漏點，29環管片開裂，6環管片破損，6環管片收斂變形過大，管片最大錯臺量8.32毫米。

病害綜合治理

根據上述隧道病害情況，分別進行如下加固修復：

1、內張鋼圈環內加固

2、管片裂縫修補

3、管片滲漏修補

4、管片破損修補

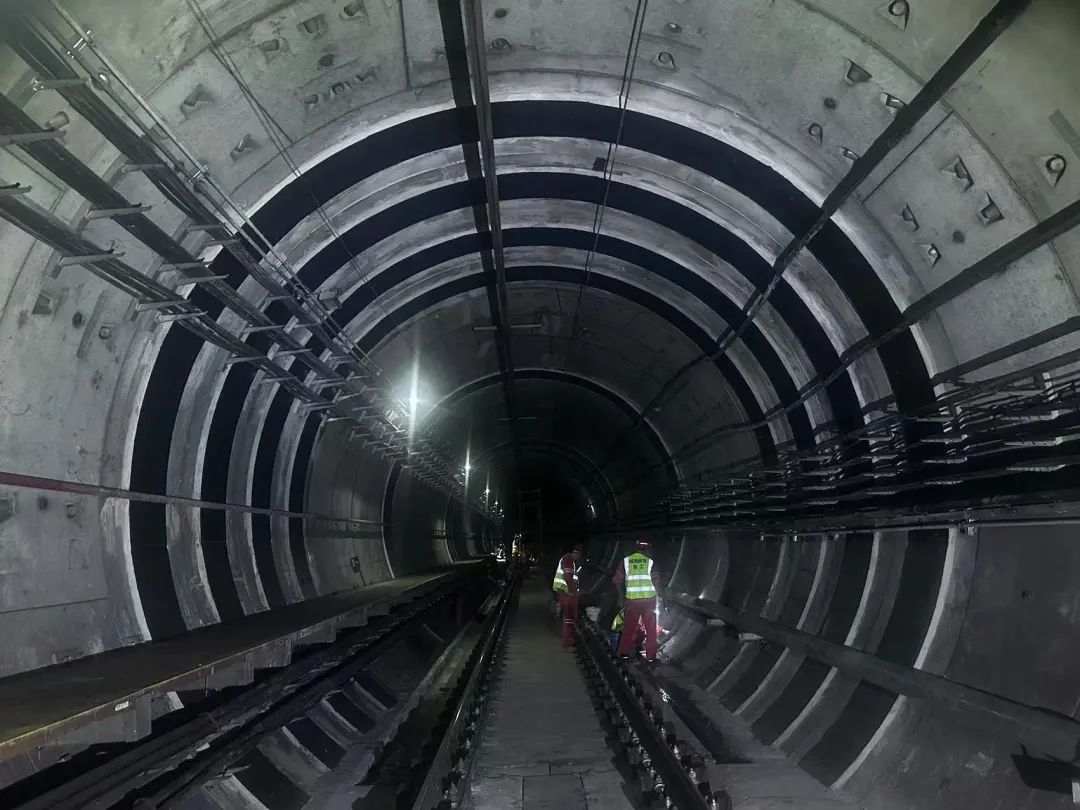

區間隧道修復情況

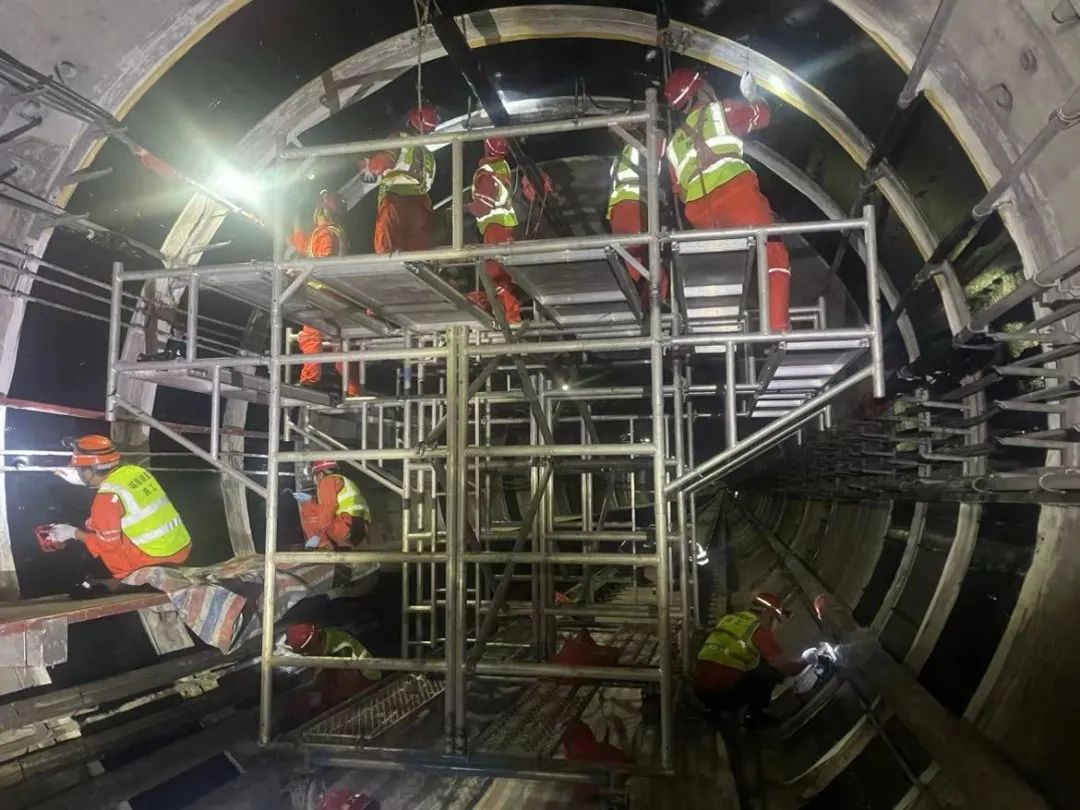

區間隧道現場修復圖片

目前，該項目已竣工。
